法则曲线在CATIA建模的时候经常会用到，本文通过三角函数曲线介绍在CATIA V5R21中构建法则曲线的方法。

1．新建文件

首先创建一个Part文件，进入创成式外形设计模块。

2．系统选项参数设置

通过工具->选项菜单启动选项对话框，在常规->参数和测量节点的参数树形视图部分勾选“带值”，“带公式”两个复选框：

在“基础结构”->“零件基础结构”节点的“在结构树中显示”部分，按照如下图所示勾选进行设置：

3.创建规则

如下图所示，通过“fog”按钮激活规则创建对话框：

该实例需要创建正弦曲线，在法则曲线名称栏输入对应名字：

在规则编辑器按照下图输入对应参数：

备注：其中的5表示正弦曲线的振幅，x是参数，乘以2*PI弧度表示绘制一个完整周期。

4.创建平行曲线

首先创建一条参考直线，然后如下图所示，在创成式外形设计工作台激活“平行曲线”命令：

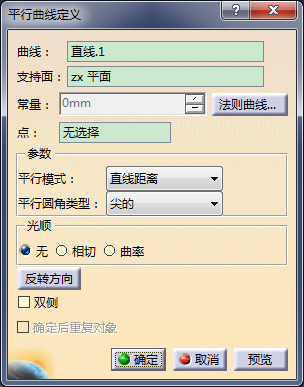

在平行曲线定义对话框，曲线选择刚创建的直线，支持面选择直线和最终正弦曲线所在平面，点击“法则曲线”按钮：

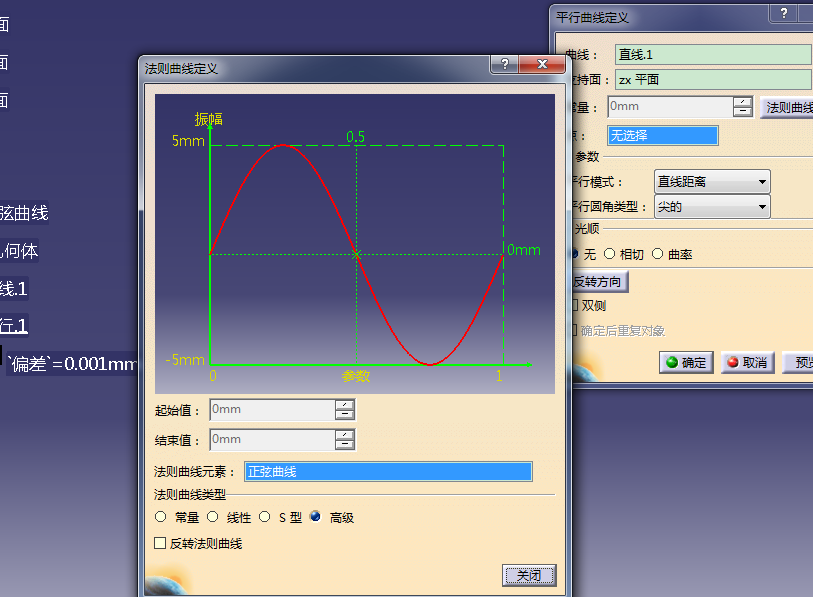

在“法则曲线定义”对话框，“法则曲线类型”选择高级，“法则曲线元素”选择刚才定义的规则“正弦曲线”：

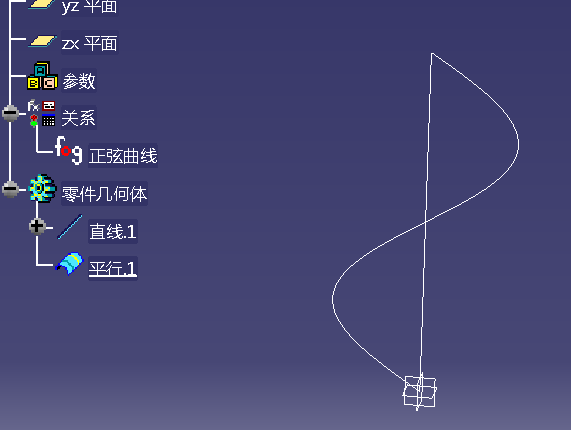

点击关闭按钮，在平行曲线定义对话框点击确定按钮，最终的正弦曲线到此就创建完成了，如下图所示：
