本教程旨在为广大CATIA V5R19二次开发初学者提供入门级别的学习,在学习本教程之前,需要自行下载CATIA V5R19安装软件、visual studio 2005软件、对应的CAA、RADE以及CATIA V5R19的破解程序和RADE破解程序。进行二次开发工作，尤其是像CATIA这种非常大型的三维数模设计软件，软件的安装以及环境的配置给大多数学子带来了许多不必要的麻烦,恰好这种麻烦也是我们提升自身能力的重要阶段。经过近三个月的摸索,对CATIA二次开发从认识到实践、从陌生到熟悉,现将本阶段的学习过程及其中遇到的困难解答分享给广大读者。

首先,我们进行的是软件的安装及配置:

一、安装Microsoft visual studio 2005（以下简称vs2005）

1.vs2005包含了vb、.net、c#、c++.这里.net、c#、c++为必须安装项.

2.需要安装MSDN帮助文档.

二、安装CATIA V5R19 （[达索CATIA.v5R19.SP0.Dassault.Systemes].Catia.v5.r19.iso）

1.安装虚拟光驱DAEMON Tools Lite（安装目录任意）

2.使用虚拟光驱打开.iso文件,安装catia.（注意:安装目录为本地盘符的根目录,如D:catia_v5r19.）此时还不能打开CATIA,需要执行完破解文件之后才能打开（具体参考下一步）.

选择下一步

选择下一步

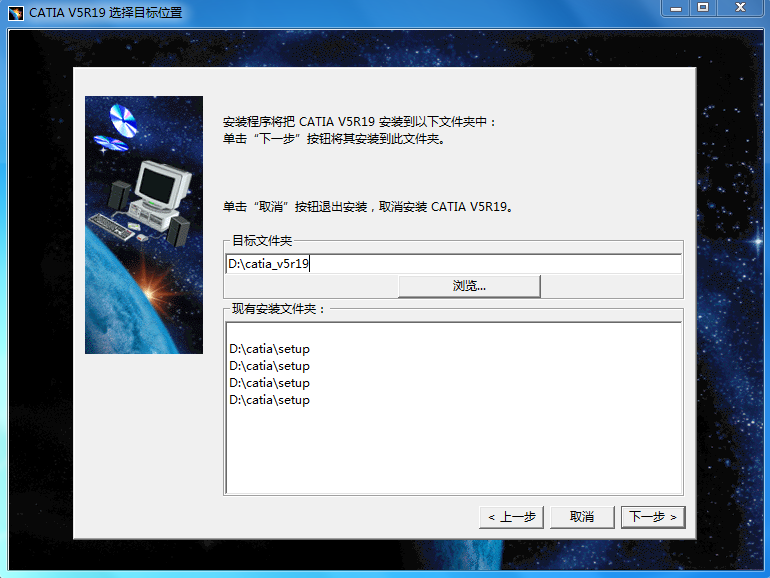

新建目标文件夹位于盘符根目录下

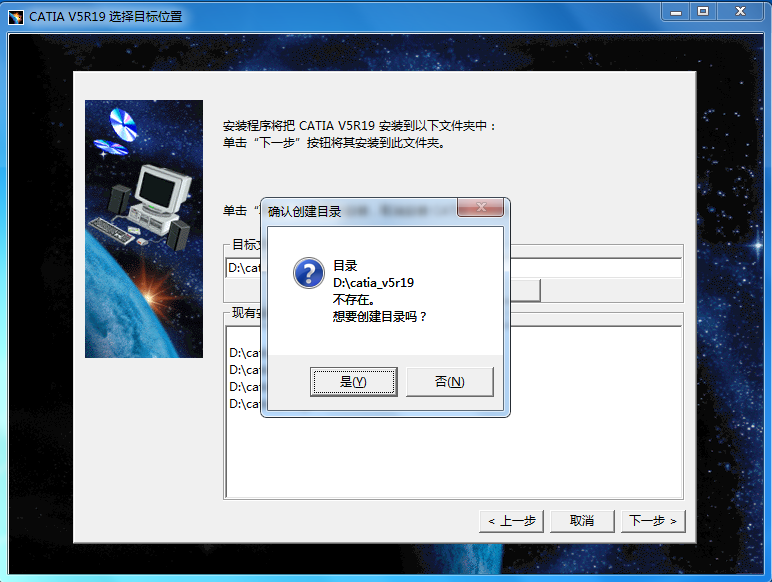

目录不存在，选择新建点是

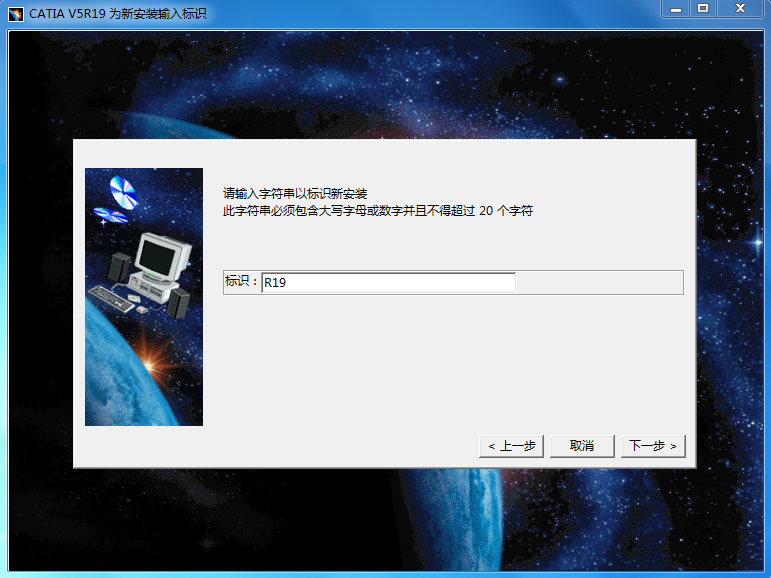

输入标识，按照上面要求输入即可

环境目录默认，选择下一步

环境目录不存在，新建选择是

选择完全安装，选择下一步

默认不用更改，选择下一步

默认不用更改，选择下一步

选择下一步

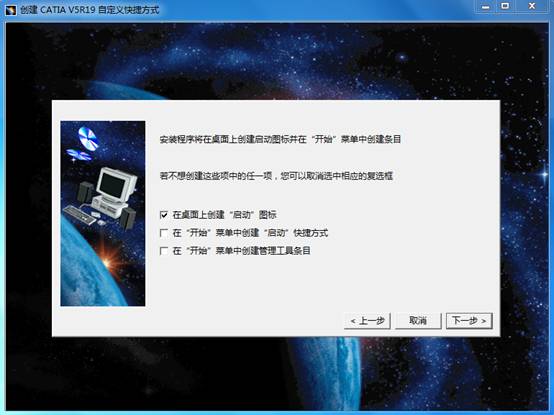

按照需要设置，选择下一步

不安装联机文档，选择下一步
