y=(rb*cos(t*PI*1rad))+((rb*t*PI)*sin(t*PI*1rad))

参照上面的方法创建名为“Y方程”的法则曲线，最终结构树如下图所示：

5.    绘制齿顶圆、齿根圆、分度圆和基圆

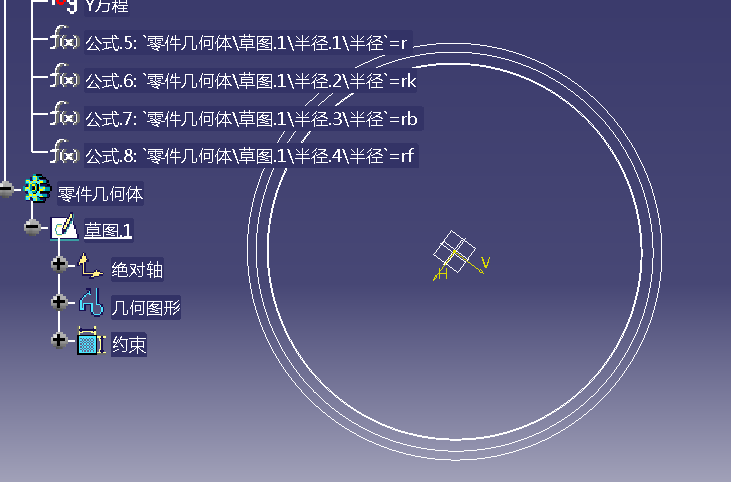

使用前面定义的参数，在XY平面通过草图画出齿顶圆，分度圆，基圆和齿根圆，作为后面步骤的参考。

6.    创建齿廓曲线

利用前面建立的关于t的参数方程，创建若干个渐开线上的点：譬如我们分别取t=0 ,  0.06 ,  0.085 ,  0.11 ,  0.13 ,  0.16 ,  0.185得到7个渐开线的关键点的X方程，Y方程坐标值，用它们来创建齿廓样条曲线的控制点。

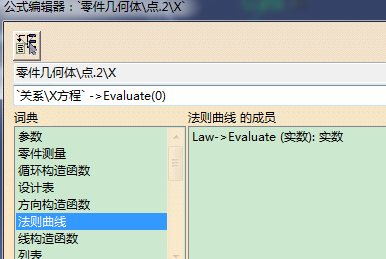

激活“点”命令，在点定义的X坐标输入栏定义控制点X坐标的公式，首先在“参数“->“Law”中选择X方程，然后在“法则曲线”选择Evalute操作完成参数方程计算函数，在里面输入参数0完成第一个点X坐标公式的定义，同样的方法可以完成Y坐标方程的定义。

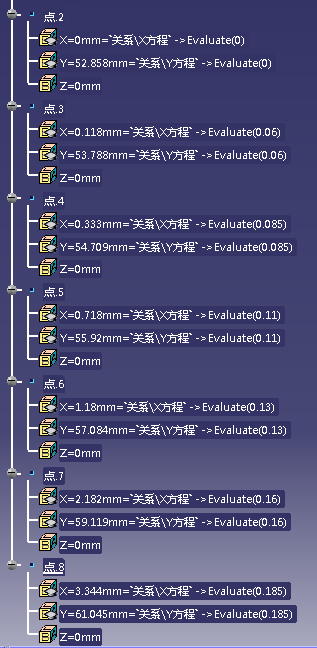

参考第一个点的创建方式完成其它控制点的创建，最终创建完成的状态如下图所示：

激活“样条线”命令：
