前面的文章介绍了很多Java利用JFreeChart绘制统计图表的方法，堆积图在统计图表中非常重要，本文将继续介绍堆积图的绘制方法，同时介绍如何将图形保存到磁盘文件，和前面的模式一样，本文依然会给出程序的运行效果和Java源代码。

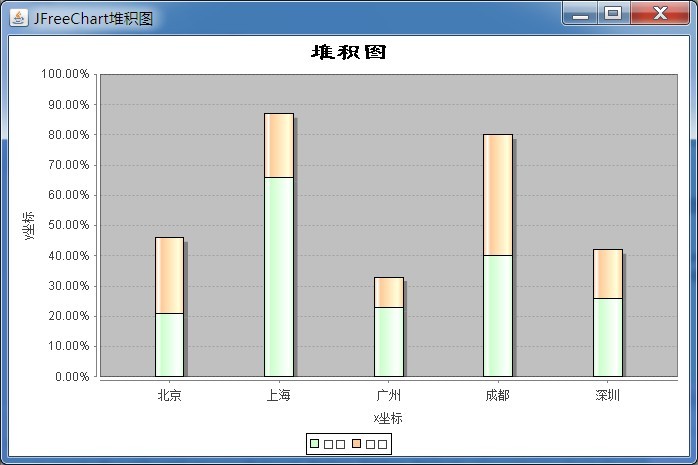

首先展示程序的运行效果：

Java源码：

package Test.JFreeChar;

import java.awt.Color;
import java.awt.Component;
import java.awt.Font;
import java.io.File;
import java.io.FileOutputStream;
import java.text.DecimalFormat;

import javax.swing.JFrame;

import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartPanel;
import org.jfree.chart.ChartUtilities;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.CategoryAxis;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.axis.ValueAxis;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.renderer.category.StackedBarRenderer;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.category.CategoryDataset;
import org.jfree.data.general.DatasetUtilities;

public class JfreechartStack extends JFrame{
    private static final long serialVersionUID = 1L;
    private static final String CHART_PATH = "pic/";
    JfreechartStack(){
        this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        this.setTitle("JFreeChart堆积图");
        this.add(CreateMainPanel());
        this.pack();
        this.setVisible(true);
    }
    private Component CreateMainPanel() {
        CategoryDataset dataset = prepareDataset();
        JFreeChart chart=createJFreeChart(dataset, "x坐标", "y坐标", "堆积图");
        return new ChartPanel(chart);
    }
    public static void main(String[] args) {
        new JfreechartStack().makeStackedBarChart();
    }

    /**
     * 生成堆栈柱状图
     */
    public void makeStackedBarChart() {
        CategoryDataset dataset = prepareDataset();
        saveAsFile("stsckedBar.png",createJFreeChart(dataset,
                "x坐标", "y坐标", "堆积图"));
    }
    private CategoryDataset prepareDataset() {
        double[][] data = new double[][] {
                { 0.21, 0.66, 0.23, 0.40, 0.26 },
                { 0.25, 0.21, 0.10, 0.40, 0.16 }
                };
        String[] rowKeys = { "苹果", "梨子" };
        String[] columnKeys = { "北京", "上海", "广州", "成都", "深圳" };
        CategoryDataset dataset = getBarData(data, rowKeys, columnKeys);
        return dataset;
    }
    /**
     * 创建JFreeChart
     * @param dataset
     * @param xName
     * @param yName
     * @param chartTitle
     * @return
     */
    private JFreeChart createJFreeChart(CategoryDataset dataset,
            String xName, String yName, String chartTitle) {
        // 2:JFreeChart对象
        JFreeChart chart = ChartFactory.createStackedBarChart(chartTitle, // 图表标题
                xName, // 目录轴的显示标签
                yName, // 数值轴的显示标签
                dataset, // 数据集
                PlotOrientation.VERTICAL, // 图表方向：水平、垂直
                true, // 是否显示图例(对于简单的柱状图必须是false)
                false, // 是否生成工具
                false // 是否生成URL链接
                );
        // 图例字体清晰
        chart.setTextAntiAlias(false);

        chart.setBackgroundPaint(Color.WHITE);

        // 2 ．2 主标题对象 主标题对象是 TextTitle 类型
        chart.setTitle(new TextTitle(chartTitle, new Font("隶书", Font.BOLD, 25)));
        // 2 ．2.1:设置中文
        // x,y轴坐标字体
        Font labelFont = new Font("SansSerif", Font.TRUETYPE_FONT, 12);

        // 2 ．3 Plot 对象 Plot 对象是图形的绘制结构对象
        CategoryPlot plot = chart.getCategoryPlot();

        // 设置横虚线可见
        plot.setRangeGridlinesVisible(true);
        // 虚线色彩
        plot.setRangeGridlinePaint(Color.gray);

        // 数据轴精度
        NumberAxis vn = (NumberAxis) plot.getRangeAxis();
        // 设置最大值是1
        vn.setUpperBound(1);
        // 设置数据轴坐标从0开始
        // vn.setAutoRangeIncludesZero(true);
        // 数据显示格式是百分比
        DecimalFormat df = new DecimalFormat("0.00%");
        vn.setNumberFormatOverride(df); // 数据轴数据标签的显示格式
        // DomainAxis （区域轴，相当于 x 轴）， RangeAxis （范围轴，相当于 y 轴）
        CategoryAxis domainAxis = plot.getDomainAxis();

        domainAxis.setLabelFont(labelFont);// 轴标题
        domainAxis.setTickLabelFont(labelFont);// 轴数值

        // x轴坐标太长，建议设置倾斜，如下两种方式选其一，两种效果相同
        // 倾斜（1）横轴上的 Lable 45度倾斜
        // domainAxis.setCategoryLabelPositions(CategoryLabelPositions.UP_45);
        // 倾斜（2）Lable（Math.PI 3.0）度倾斜
        // domainAxis.setCategoryLabelPositions(CategoryLabelPositions
        // .createUpRotationLabelPositions(Math.PI / 3.0));
        // 横轴上的 Lable 是否完整显示
        domainAxis.setMaximumCategoryLabelWidthRatio(0.6f);

        plot.setDomainAxis(domainAxis);

        // y轴设置
        ValueAxis rangeAxis = plot.getRangeAxis();
        rangeAxis.setLabelFont(labelFont);
        rangeAxis.setTickLabelFont(labelFont);
        // 设置最高的一个 Item 与图片顶端的距离
        rangeAxis.setUpperMargin(0.15);
        // 设置最低的一个 Item 与图片底端的距离
        rangeAxis.setLowerMargin(0.15);
        plot.setRangeAxis(rangeAxis);

        // Renderer 对象是图形的绘制单元
        StackedBarRenderer renderer = new StackedBarRenderer();
        // 设置柱子宽度
        renderer.setMaximumBarWidth(0.05);
        // 设置柱子高度
        renderer.setMinimumBarLength(0.1);
        // 设置柱的边框颜色
        renderer.setBaseOutlinePaint(Color.BLACK);
        // 设置柱的边框可见
        renderer.setDrawBarOutline(true);

        // // 设置柱的颜色(可设定也可默认)
        renderer.setSeriesPaint(0, new Color(204, 255, 204));
        renderer.setSeriesPaint(1, new Color(255, 204, 153));

        // 设置每个地区所包含的平行柱的之间距离
        renderer.setItemMargin(0.4);

        plot.setRenderer(renderer);
        return chart;
    }
    /**
     * 保存为文件
     * @param charName
     * @param chart
     * @return
     */
    private Boolean saveAsFile(String charName, JFreeChart chart) {
        FileOutputStream fos_jpg = null;
        try {
            isChartPathExist(CHART_PATH);
            String chartName = CHART_PATH + charName;
            fos_jpg = new FileOutputStream(chartName);
            ChartUtilities.writeChartAsPNG(fos_jpg, chart, 500, 500, true, 10);
            return true;
        } catch (Exception e) {
            e.printStackTrace();
            return false;
        } finally {
            try {
                fos_jpg.close();
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
    }

    // 柱状图,折线图 数据集
    public CategoryDataset getBarData(double[][] data,
            String[] rowKeys, String[] columnKeys) {
        return DatasetUtilities.createCategoryDataset(rowKeys, columnKeys, data);

    }

    /**
     * 判断文件夹是否存在，如果不存在则新建
     * @param chartPath
     */
    private void isChartPathExist(String chartPath) {
        File file = new File(chartPath);
        if (!file.exists()) {
            file.mkdirs();
        }
    }
}

至此，便完成了Java利用JFreeChart绘制堆积图的实例，并且实现了将图像文件保存到磁盘的功能。
