依次选择前面创建的点作为样条线的控制点，完成齿廓样条曲线的生成。

7.    镜像齿廓曲线

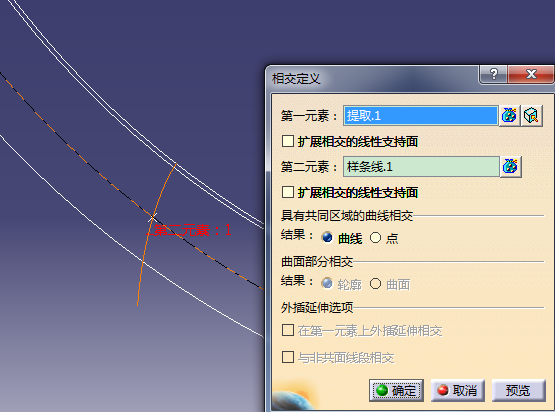

7.1 求分度圆与齿廓的交点

激活“相交”命令：

在参数定义界面使用分度圆和刚才创建的样条曲线作为输入参数，求交点：

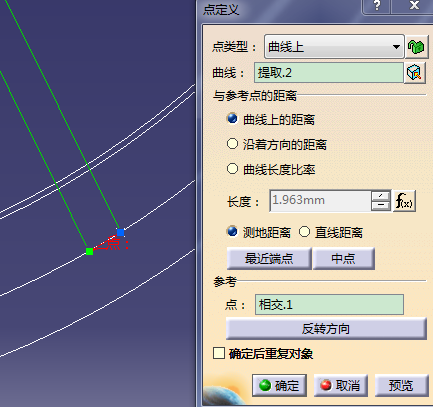

7.2 创建分度圆齿廓中点

使用得到的交点在分度圆上创建分度圆齿厚的中点，点类型为“曲线上”，曲线选择分度圆，“与参考点的距离”选择“曲线上的距离”，长度使用分度圆齿厚的一般作为输入：

备注：标准直齿轮的分度圆齿厚S=PI*m/2，此处为分度圆齿厚的一半，所以需要再除以2。

7.3创建对称轴

创建一条通过齿轮中心和刚创建的分度圆齿廓中点的直线，用于镜像另一侧齿廓：
