Android常用布局管理器介绍
2014-08-04 09:08:50|?次阅读|上传:huigezrx【已有?条评论】发表评论
关键词：Java, Android, 界面设计, 移动应用|来源：唯设编程网
在Android开发过程中，我们最熟悉的对象肯定就是Activity了。一个Android应用程序由若干个任务(task)组成，每一个任务就被称之为Activity。一般来说，应用程序中的任何一个Activity都有着自己唯一的任务或者目的。Android系统应用程序一般由多个Activity组成，而这些Activity以视图(View)的形式展现在我们面前，视图(View)包含了若干个组件。组件就是我们常见的Button、TextEdit等等。将这些组件按照一定的规律在视图(View)中进行显示排列，就需要通过Android的布局管理器来实现。我们通常使用的布局管理器有5种：LinearLayout(线性布局)、FrameLayout(单帧布局)、AbsoluteLayout(绝对布局)、TablelLayout(表格布局)、RelativeLayout(相对布局)。其中最常用的的是LinearLayout、TablelLayout和RelativeLayout。
在分析布局之前，我们首先看看控件：Android中任何可视化的控件都是从android.veiw.View继承而来的，系统提供了两种方法来设置视图：第一种也是我们最常用的的使用XML文件来配置View的相关属性，然后在程序启动时系统根据配置文件来创建相应的View视图。第二种是我们在代码中直接使用相应的类来创建视图。
如何使用XML文件定义视图：
每个Android项目的源码目录下都有个res/layout目录，这个目录就是用来存放布局文件的。布局文件一般以对应activity的名字命名，以 .xml 为后缀。在xml中为创建组件时，需要为组件指定id,如：android:id="@+id/名字"系统会自动在gen目录下创建相应的R资源类变量。
如何在代码中使用视图：
在代码中创建每个Activity时，一般是在onCreate()方法中，调用setContentView()来加载指定的xml布局文件，然后就可以通过findViewById()来获得在布局文件中创建的相应id的控件了，如Button等。
如：
private Button btnSndMag;
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.main); // 加载main.xml布局文件
btnSndMag = (Button)this.findViewById(R.id.btnSndMag); // 通过id找到对于的Button组件
....
}
下面我们来介绍Android系统中为我们提供的五大布局：LinearLayout(线性布局)、FrameLayout(单帧布局)、AbsoluteLayout(绝对布局)、TablelLayout(表格布局)、RelativeLayout(相对布局)。其中最常用的的是LinearLayout、TablelLayout和RelativeLayout。当然，这些布局都可以嵌套使用。
（1）LinearLayout 线性布局
线性布局是按照水平或垂直的顺序将子元素(可以是控件或布局)依次按照顺序排列，每一个元素都位于前面一个元素之后。线性布局分为两种：水平方向和垂直方向的布局。分别通过属性android:orientation="vertical" 和 android:orientation="horizontal"来设置。
android:layout_weight 表示子元素占据的空间大小的比例，有人说这个值大小和占据空间成正比，有人说反比。我在实际应用中设置和网上资料显示的刚好相反，这个问题后面会专门写一篇文章来分析。现在我们只需要按照正比例来设置就可以。
例如下面是一个实现简易计算器界面的布局XML文件：
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:orientation="vertical"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="#FFFFFF"
tools:context=".MainActivity" >
<!--这里第一行显示标签为一个水平布局-->
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal" >
<EditText
android:id="@+id/msg"
android:inputType="number"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="">
</EditText>
</LinearLayout>
<!--第二行为 mc m+ m- mr 四个Button构成一个水平布局-->
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal" >
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="mc" android:layout_weight="1">
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="m+" android:layout_weight="1">
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="m-" android:layout_weight="1">
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="mr" android:layout_weight="1">
</Button>
</LinearLayout>
<!--同上 C +/- / * 四个Button构成一个水平布局-->
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal" >
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="C" >
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="+/-" >
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="/" >
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="*" >
</Button>
</LinearLayout>
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal" >
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="7" android:layout_weight="1">
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="8" android:layout_weight="1">
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="9" android:layout_weight="1">
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="-" android:layout_weight="1">
</Button>
</LinearLayout>
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal" >
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="4" >
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="5" >
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="6" >
</Button>
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="+" >
</Button>
</LinearLayout>
<!--最外层是一个水平布局，由左边上面一行1 2 3三个Button,下面一行的0 . 两个Button 和 右边的=构成-->
<LinearLayout android:orientation="horizontal"
android:layout_width="match_parent"
android:layout_height="wrap_content">
<!--这里 1 2 3 和 下面的 0 . 构成一个垂直布局-->
<LinearLayout android:orientation="vertical"
android:layout_weight="3"
android:layout_width="wrap_content"
android:layout_height="wrap_content">
<!--这里的 1 2 3 构成一个水平布局-->
<LinearLayout android:orientation="horizontal"
android:layout_width="match_parent"
android:layout_height="wrap_content">
<Button
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="1"/>
<Button
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="2"/>
<Button
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="3"/>
</LinearLayout>
<!--这里的 0 和 . 构成一个水平布局，注意这里的android_weight参数设置-->
<LinearLayout android:orientation="horizontal"
android:layout_width="match_parent"
android:layout_height="wrap_content">
<Button
android:layout_width="0px"
android:layout_height="wrap_content"
android:layout_weight="2"
android:text="0"/>
<Button
android:layout_width="0px"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="."/>
</LinearLayout>
</LinearLayout>
<!--这里一个单独Button构成的垂直布局-->
<LinearLayout android:orientation="vertical"
android:layout_weight="1"
android:layout_width="wrap_content"
android:layout_height="match_parent">
<Button
android:layout_width="match_parent"
android:layout_height="match_parent"
android:text="="/>
</LinearLayout>
</LinearLayout>
</LinearLayout>

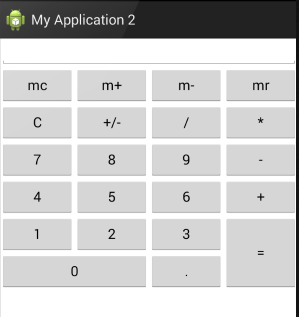

实现的效果如下图：
