RenderGraph 如何理解一帧渲染？

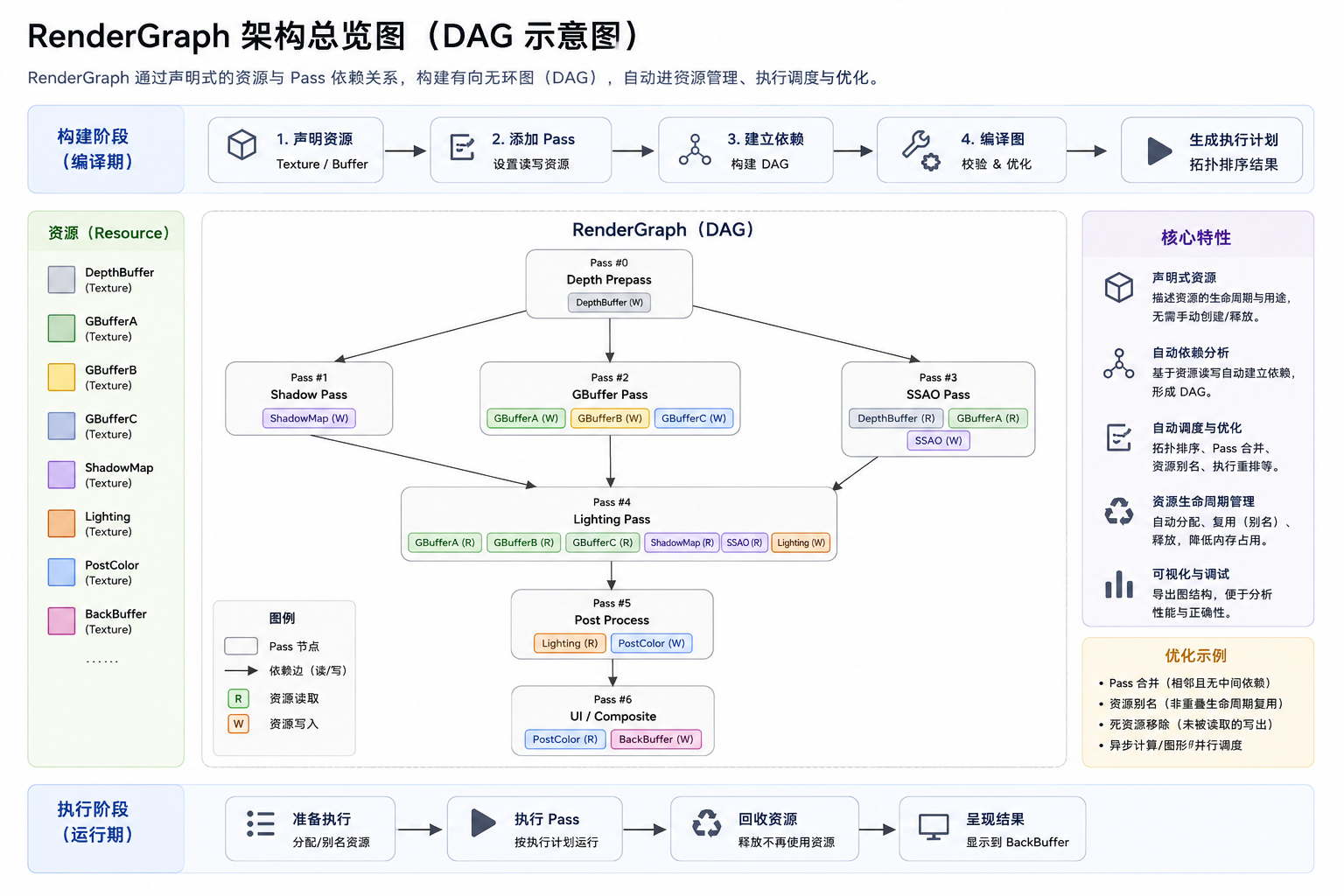

在 ASTRYN 中，一帧渲染会被抽象成一张 有向无环图（DAG）。图中的每一个节点代表一个渲染 Pass，节点之间的连接关系则代表资源依赖。看似是一条执行链路，但 本质上真正决定关系的并不是顺序，而是资源。例如，Geometry Pass 产生 GBuffer；SSAO 读取 GBuffer；SSR 同样读取 GBuffer；Lighting Pass 同时依赖 ShadowMap、SSAO 和 SSR 的输出。

RenderGraph 会自动分析这些资源之间的读写关系，并构建完整的依赖图。随后系统通过 拓扑排序 生成最终执行计划。这样一来，即使未来增加新的渲染功能，也无需手工调整整条渲染链。新的 Pass 只需要声明资源依赖即可自动融入整个系统。

自动同步：让 GPU 协作变得可靠

对于图形程序员而言，GPU 同步一直是最容易出现问题的环节之一。尤其是在 Compute Shader、SSBO、Image Load Store 以及 Indirect Draw 广泛使用之后，很多难以复现的问题其实都来自同步错误。有时画面会偶尔闪烁，有时某些数据随机失效，有时不同显卡表现完全不同。这些问题的根源往往是 缺失或错误的 Memory Barrier。

传统方式下，开发者需要自己维护各种复杂的同步逻辑。而在 ASTRYN 中，这部分工作被 RenderGraph 接管。系统会根据资源的访问方式自动分析哪些 Pass 存在写后读关系、哪些 Pass 存在写后写关系、哪些资源需要在不同阶段之间同步，随后 自动生成对应的 GPU 屏障。这意味着 开发者可以专注于算法本身，而不必反复排查同步问题。对于大型渲染系统而言，这种收益远远超过单纯的性能提升。

让 GPU-Driven Rendering 真正落地

近年来，GPU-Driven Rendering 已逐渐成为现代渲染架构的发展方向。在这种模式下，大量原本由 CPU 完成的工作被转移到 GPU，例如视锥剔除、遮挡剔除、实例排序、间接绘制命令生成等。这些阶段之间存在大量资源依赖，如果没有统一调度机制，整个系统会迅速变得难以维护。

ASTRYN 的 RenderGraph 天然适合作为 GPU-Driven Pipeline 的组织框架。GPU Frustum Culling 可以作为一个独立 Pass，Hi-Z 构建和 Hi-Z 剔除也可以作为独立 Pass，最终的 Indirect Draw Command 构建同样可以被纳入图结构管理。所有阶段通过资源进行连接，而不是通过代码耦合，因此整个管线 既清晰又容易扩展。

不只是调度器，更是资源管理中心

RenderGraph 的另一个重要职责是资源管理。在 ASTRYN 中，Pass 并不直接操作 OpenGL 纹理或缓冲区，系统引入了 虚拟资源 的概念。例如 DepthBuffer、GBuffer、ShadowMap、HDRColor、TAAOutput 等资源首先以逻辑资源的形式存在于 RenderGraph 中。渲染图负责分析它们的生命周期和依赖关系，这样不仅能够 在编译阶段发现错误的资源访问，还为未来的 资源复用和显存优化 提供基础。对于数字孪生和工业级场景而言，这一点尤为重要，因为随着场景规模增长，显存管理往往会成为决定系统上限的重要因素。

内建性能分析能力

在渲染优化过程中，一个常见问题是：到底哪个 Pass 最耗时？传统做法通常依赖 RenderDoc、Nsight 等外部工具。而在 ASTRYN 中，每个 Pass 都自动集成 GPU 计时统计。系统能够持续记录 Shadow Pass、Geometry Pass、SSAO、SSR、TAA 等各个阶段的耗时，开发者可以直接观察整个渲染管线的性能分布。同时结合剔除率、DrawCall 数量、显存占用等统计信息，快速定位瓶颈所在。RenderGraph 因此不仅是调度系统，也成为渲染性能分析的重要基础设施。

从渲染器到平台

对于 ASTRYN 而言，RenderGraph 的意义远不止于组织几个渲染 Pass。它实际上 定义了未来渲染系统的扩展方式。当新的技术不断加入——Meshlet Rendering、Cluster Rendering、ReSTIR、Path Tracing、云端渲染、多 GPU 调度——这些能力都可以被抽象成新的 Pass 节点接入渲染图，无需推翻原有架构，无需重写主渲染流程，整个系统能够保持持续演进。这正是现代渲染架构所追求的目标。

结语

当渲染系统发展到一定规模后，最大的挑战往往不再是单个算法的实现，而是如何管理越来越复杂的协作关系。RenderGraph 为 ASTRYN 提供了一种更加现代化的解决方案，它将 资源管理、依赖分析、执行调度、GPU 同步以及性能统计统一纳入同一套框架 之中。对于开发者而言，这意味着 更低的维护成本、更高的扩展能力以及更稳定的运行表现。对于 ASTRYN 平台而言，RenderGraph 已经不仅仅是一项技术实现，而是支撑整个渲染系统持续成长的核心基础设施。未来无论渲染功能如何演进，这颗 “渲染调度中枢” 都将持续驱动整个系统高效运转。

关于 ASTRYN

ASTRYN 是基于 Orion3D 自研引擎构建的工业级实时三维平台，专注于数字孪生、实时渲染与大规模场景可视化技术研发。
