7.4镜像齿廓

         激活“对称”命令：

如下图所示，对样条线沿刚创建的直线执行对称操作，得到另一侧齿廓曲线：

8.    修剪齿廓曲线

通过“修剪”命令：

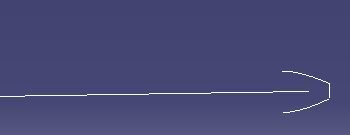

最后得到的单个齿廓如下图：

9.    阵列齿廓

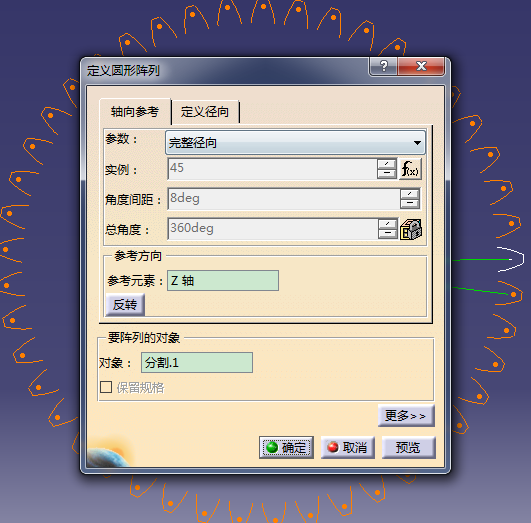

使用“圆形阵列”命令：

参数选择“完整径向”，参考元素选择“Z轴”，如下图所示：

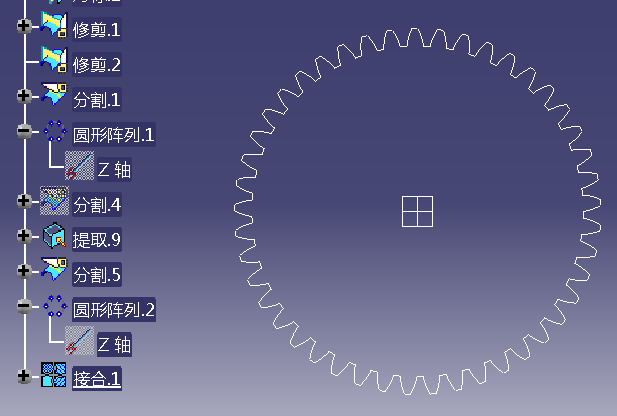

然后通过草图画一段齿根圆弧，通过“圆周阵列”，“接合命令”可以得到如下所示完整齿形：

10. 拉伸齿轮

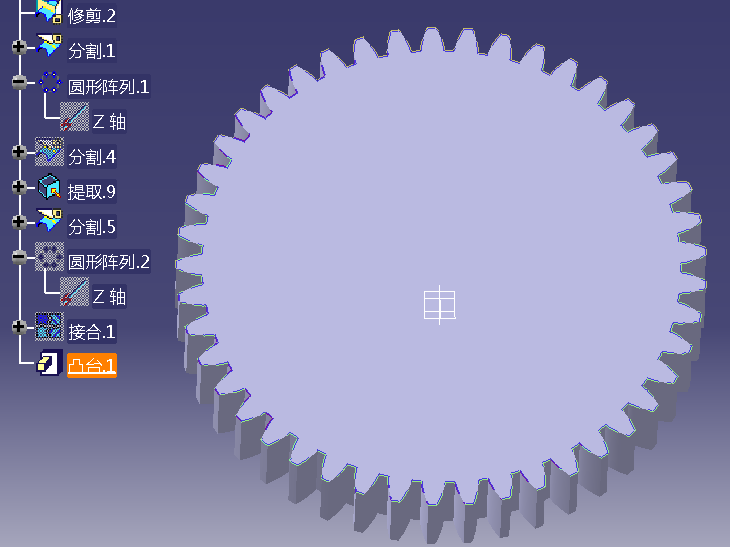

切换进入“零件设计”模块，通过拉伸命令可以得到最终的齿轮实体：

到此，一个完整的齿轮建模过程就介绍完成了。
