概述：

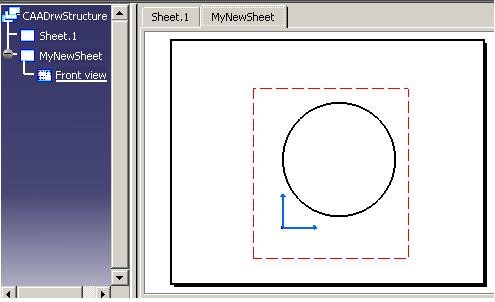

CAA制图模型概述(Drafting Modeler Overview)介绍了CAA开发关于工程制图的一些基本概念，本文是一个CAA创建工程图的实例，该实例介绍如何在工程图文件中创建图纸(sheets)和交互视图(interactive views)。程序首先创建一个构成工程图的基本制图结构，一张图(sheet)和两个视图(这些视图没有在图中显示)。然后在第二张图中创建额外的视图。最终实现的效果如下：

1 创建并初始化文档(Document)

int main(int    iArgc,   // Number of arguments (1)
   char** iArgv)   // Path to the new *.CATDrawing document
{
// Checks arguments
if(2 != iArgc) return 1;
const char *fileName = iArgv[1];

// 1.Creating and Initializing the Document
// ===============================

// Creates a session
CATSession *pSampleSession = NULL;
HRESULT hr = ::CATIDftDocumentServices("SampleSession",pSampleSession);
if (FAILED(hr)) return 1;

CATDocument* pDoc = NULL;
hr = CATDocumentServices::New("CATDrawing", pDoc);
if (FAILED(hr) || !pDoc)
{
  ::Delete_Session("SampleSession");
  return 2;
}

这部分展示了通常创建一个CATIA文档的步骤。注意其中使用的是CATIDftDocumentServices全局函数，CATIDftDocumentServices同样也是一个接口，该接口的GetDrawing函数提供工程图(drawing)的操作入口。

2 在文档中获取工程图特征（drawing  feature）和工程图容器(drawing container)

// Gets the drawing feature and drawing container
CATIDftDrawing *piDftDrawing = NULL;
CATIDftDocumentServices *piDftDocServices = NULL;
CATIContainer_var spDrwCont;
if (SUCCEEDED(pDoc->QueryInterface(IID_CATIDftDocumentServices, (void **)&piDftDocServices)))
{
  if (SUCCEEDED(piDftDocServices->GetDrawing(IID_CATIDftDrawing, (void **)&piDftDrawing)))
  {
   if (piDftDrawing)
   {
    // Gets the drawing container
    CATISpecObject *piSpecObj=NULL;
    if (SUCCEEDED(piDftDrawing->QueryInterface(IID_CATISpecObject,(void **)&piSpecObj)))
    {
     spDrwCont = piSpecObj->GetFeatContainer();
     piSpecObj->Release();
     piSpecObj=NULL;
    }
   }
  }
  piDftDocServices->Release();
  piDftDocServices=NULL;
}

工程图文档的根节点特征(root feature)是Drawing，这个特征实现了CATIDrawing接口。我们可以使用CATIDftDocumentServices接口获取指向CATIDrawing的指针，CADIDftDocumentServices接口由文档(document)实现。GetDrawing方法的第一个参数是你想要从工程图(drawing)上面获取的接口ID。

3 在工程图文档中创建工程图标准（drawing standard）

// Gets standard manager from the drawing container.
CATIDftStandardManager *piStdmgr = NULL;

if (SUCCEEDED(spDrwCont->QueryInterface(IID_CATIDftStandardManager,(void**)&piStdmgr)))
{
  //  Finds a standard in the list of allowed standards (ie. the list
  //of xml files in the resources/standard/drafting directory)
  CATIStringList *piListstd = NULL;
  if ( SUCCEEDED(piStdmgr->GetAvailableStandards(&piListstd)) && piListstd )
  {
   unsigned int  nbrstd = 0;
   piListstd->Count(&nbrstd);
   for (unsigned int indice = 0; indice < nbrstd; indice ++)
   {
    wchar_t  *wstd = NULL;
    if ( SUCCEEDED ( piListstd->Item ( indice, &wstd ) )  && wstd )
    {
     const CATUnicodeString ANSI_UncS = "ANSI";
     CATUnicodeString stdname;
     stdname.BuildFromWChar(wstd);
     if ( stdname == ANSI_UncS )
     {
      // Import the ANSI standard in the document
      piStdmgr->ImportStandard (wstd);
      break;
     }
    }
    if (wstd) {delete[] wstd; wstd = NULL;}
   }
   piListstd->Release(); piListstd=NULL;
  }
  piStdmgr->Release (); piStdmgr=NULL;
}

CATIDftStandardManager接口由工程图应用程序适当的容器实现。GetAvailableStandards方法返回可用的标准列表。ImportStandard方法允许在工程图文档应用一个标准。
